インターフェースボード

MTR-MODB1

JP|EN|CN

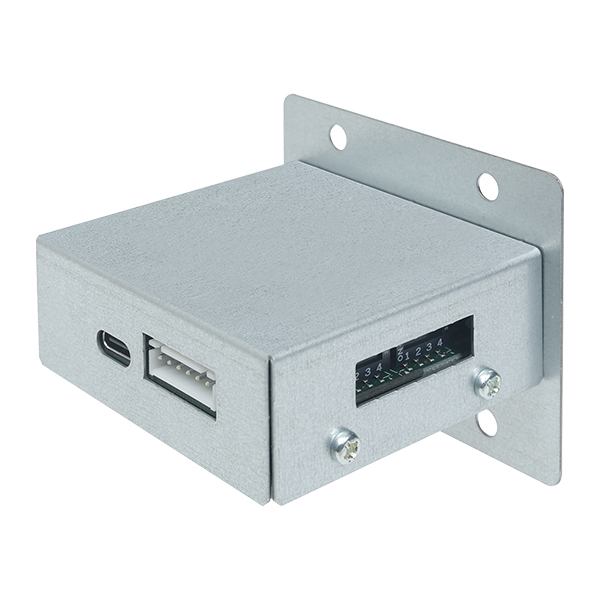

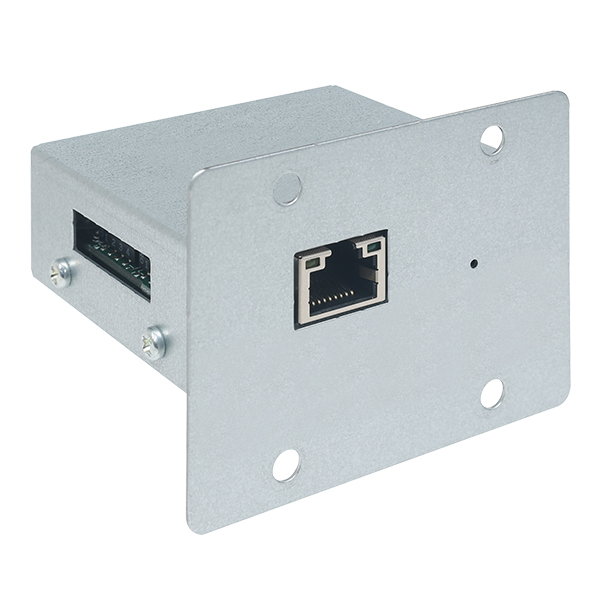

外観

仕様

品名 インターフェースボード
品番 MTR-MODB1-PW

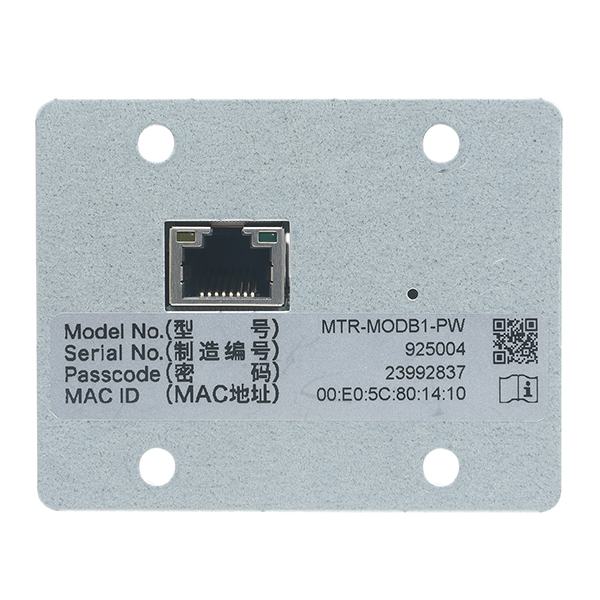

イーサネットポート RJ45x1
規格 10Base-T/100Base-TX
プロトコル Modbus*2/TCP
ポート番号 502（固定 Modbus）
外形寸法 W74mm x D62.2mm x H58mm
重量 0.14 kg
電源 DC5V（据付機器より供給）
表示 緑LEDx1（点灯：正常動作中）, 黄LEDx1（点滅：イーサネット通信中）
操作ボタン リセットボタンx1

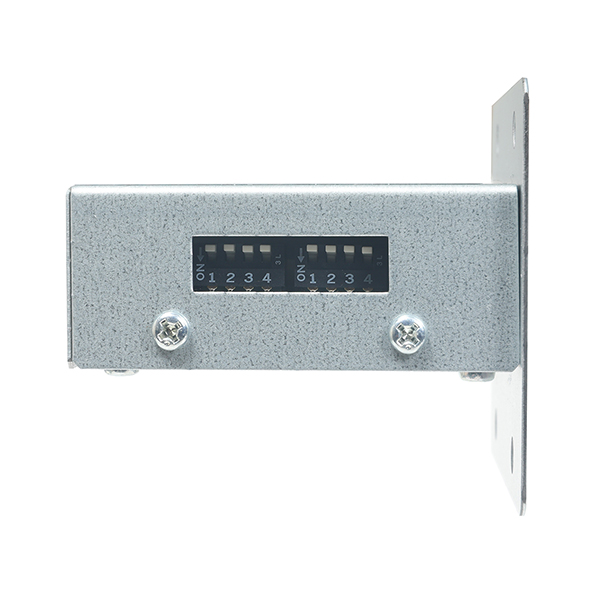

操作スイッチ （サービス用） DIPスイッチ 4極x2
通信項目 レジスタアドレスマップ資料参照

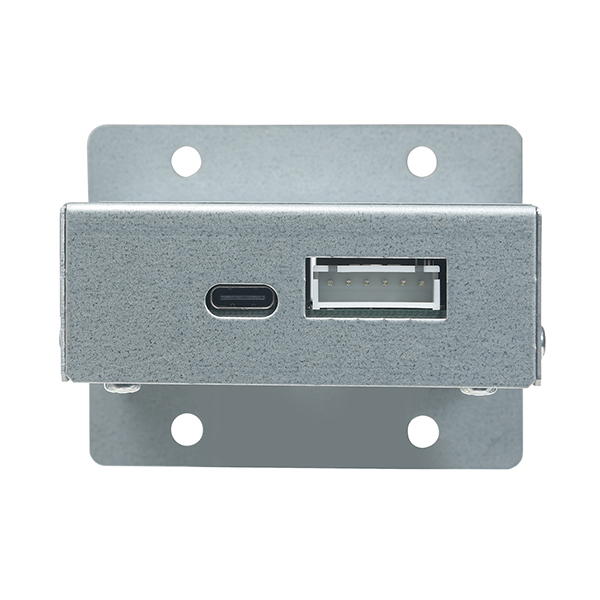

USB Port Type-Cx1
付属品 ネジ（4本）
環境条件 周囲温度：-5℃ to 65℃、湿度：80%R.H.以下*1

*1 本製品をご使用の際は、対応機器一覧に記載された弊社機器に正しく取り付け、接続機器の使用環境条件でご利用ください。
*2 Modbusは、Schneider Electric USA Inc.の登録商標です。

対応機器一覧

各機器の通信仕様についてはレジスタアドレスマップをご確認ください。

機器カテゴリ 機器 DIPスイッチ
設定No.		 DIPスイッチ bit
設定(1-6)
超低温フリーザー MDF-DU503VH/703VH series 29 011101
MDF-DU503VXH/703VXH series 29 011101
MDF-DU302VX/502VX/702VX series 5 000101
MDF-DU502VH/702VH series 6 000110
MDF-DU500ZH/700ZH series 32 100000
MDF-DU901VH series 6 000110
MDF-DU300H 4 000100
MDF-U33V/54V/74V series 1 000001
MDF-DC102VH/202VH series 31 011111
MDF-DC500VX/700VX series 3 000011
MDF-C2156 series 2 000010
バイオメディカルフリーザー MDF-MU339H/539H series 25 011001
MDF-MU549DH 24 011000
MDF-U5412N 0 000000
薬用保冷庫 MPR-S1201XH series 34 100010
MPR-715F 12 001100
MPR-N250FH series 30 011110
MPR-N450FH/N650FH series 13 001101
MPR-S150H/S300H/S500H series 28 011100
MPR-722/1412 series*1 11 001011
MPR-N200H series 28 011100
血液保冷庫 MBR-305G series 14 001110
MBR-705G series 14 001110
MBR-1405G series 14 001110
冷凍機付きインキュベーター MIR-154/254/554 series*2 9 001001
MIR-154S/254S series*1 10 001010
グロースチャンバー MLR-352 7 000111
MLR-352H 8 001000
CO2インキュベーター MCO-170AIC/230AIC series 18 010010
MCO-50AIC 26 011010
MCO-170AC 21 010101
MCO-170AICD series 20 010100
MCO-171AICD series 33 100001
MCO-80IC series 17 010001
MCO-5AC series 15 001111
MCO-18AC series 15 001111
MCO-20AIC series 15 001111
MCO-233AICX series 36 100100
マルチガスインキュベーター MCO-50M 27 011011
MCO-170M 19 010011
MCO-5M 16 010000
バイオハザード対策用キャビネット MHE-S1300 series 22 010110
MHE-S901/1301 series 23 010111
  1. 通信インターフェース商品取り付けのために別売の停電警報用バッテリー取付ボックス（MPR-48B1）が必要です。
  2. 通信インターフェース商品取り付けのために別売のハーネス（MTR-HRNS）が必要です。
