アナログインターフェースボード

MTR-420MA

JP|EN|CN

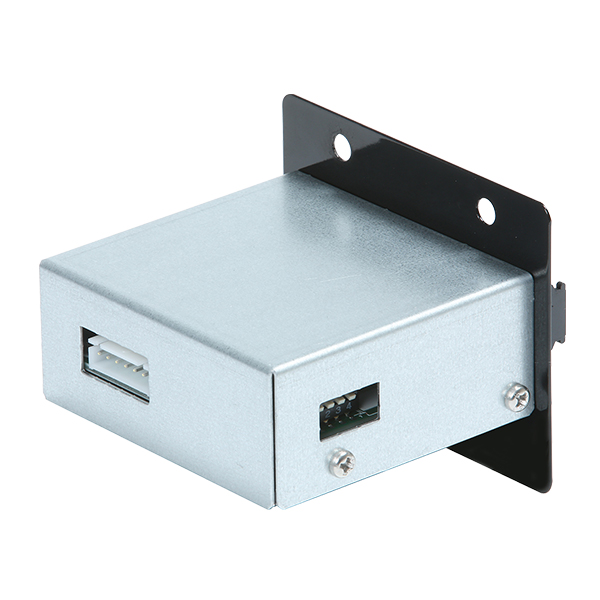

外観

仕様

品名  アナログインターフェースボード
品番  MTR-420MA-PW
外形寸法  W74 mm x D63 mm x H58 mm

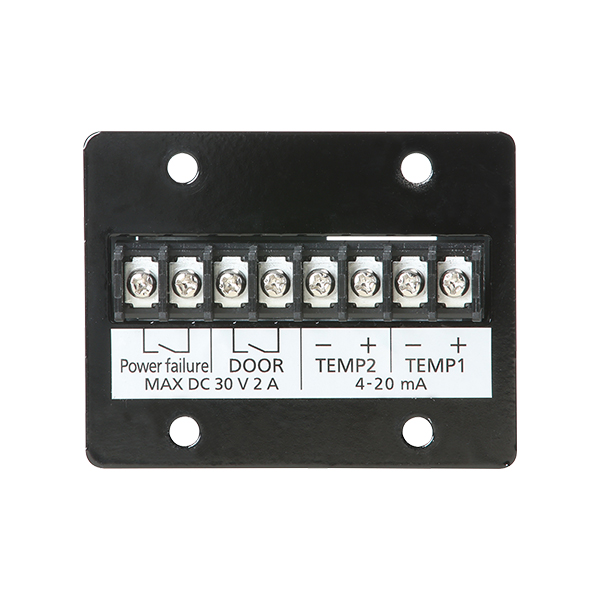

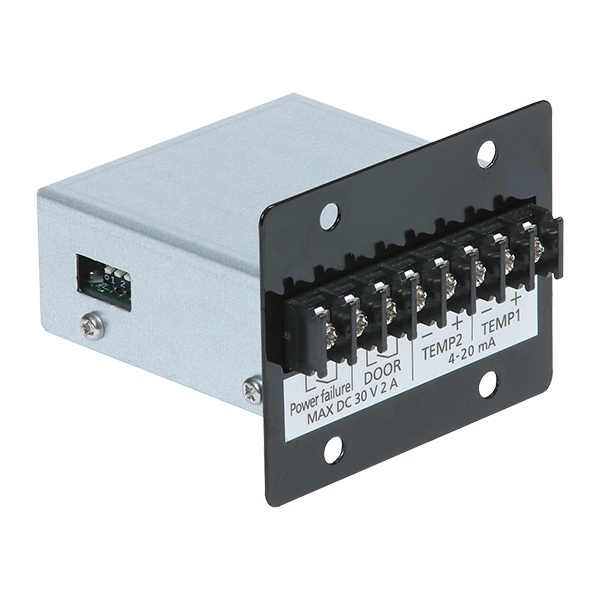

出力端子  8P ネジ端子
出力項目  庫内温度、ドア開閉、停電警報
出力電流範囲  4 mA-20 mA
最大負荷抵抗  800 Ω
許容接点容量  DC 30 V、2 A
電源  DC 5 V(据付機器より供給)
製品質量  0.14 kg

対応機器一覧 / 出力仕様

機器カテゴリ 対応機器 DIP switch
設定No.

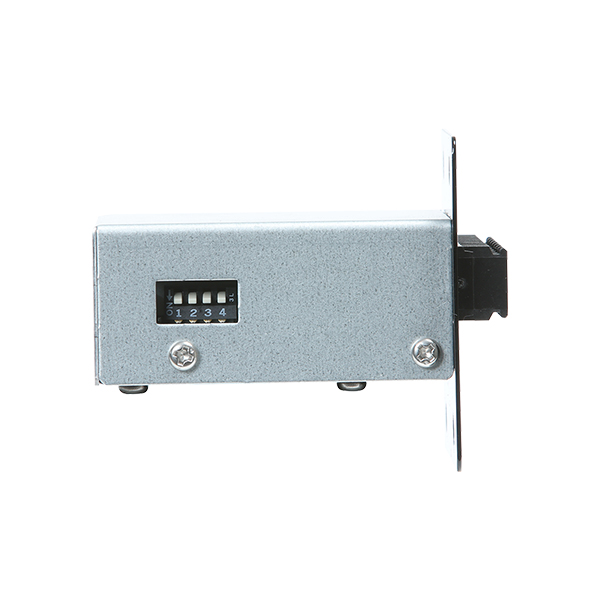

DIP switch bit
設定(1-4)
庫内温度(出力範囲) ドア開閉*5 停電警報
Temp1 Temp2
超低温フリーザー MDF-DU503VH/703VH series 1 0001 -90℃~38℃
MDF-DU503VXH/703VXH series 1 0001 -90℃~38℃
MDF-DU302VX/502VX/702VX series 1 0001 -90℃~38℃
MDF-DU502VH/702VH series 1 0001 -90℃~38℃
MDF-DU500ZH/700ZH series 1 0001 -90℃~38℃
MDF-DU901VH series 1 0001 -90℃~38℃
MDF-DU300H 3 0011 -90℃~38℃
MDF-U33V/54V/74V series 5 0101 -90℃~38℃
MDF-C8V1 3 0011 -90℃~38℃
MDF-DC200V 3 0011 -90℃~38℃
MDF-DC102VH/202VH series 2 0010 -90℃~38℃
MDF-DC500VX/700VX series 2 0010 -90℃~38℃
バイオメディカルフリーザー MDF-MU300H/500H series*1 8 1000 -50℃~30℃
MDF-MU339/539 series 8 1000 -50℃~30℃
MDF-MU339H/539H series 8 1000 -50℃~30℃
MDF-MU549DH 9 1001 -50℃~30℃
(上段庫内)
-50℃~30℃
(下段庫内)
MDF-U443 7 0111 -50℃~30℃
MDF-137/237/437 series 6 0110 -50℃~30℃
薬用保冷庫*5 MPR-S1201XH series 13 1101 -5℃~35℃
MPR-715F 14 1110 -5℃~35℃
(冷蔵室庫内)
-50℃~30℃
(冷凍室庫内)
MPR-N250FH series 15 1111 -5℃~35℃
(冷蔵室庫内)
-50℃~30℃
(冷凍室庫内)
MPR-N450FH/N650FH series 14 1110 -5℃~35℃
(冷蔵室庫内)
-50℃~30℃
(冷凍室庫内)
MPR-514/1014 series*1 12 1100 -5℃~35℃
MPR-S150H/S300H/S500H series 13 1101 -5℃~35℃
MPR-722/1412 series*1 12 1100 -5℃~35℃
MPR-N200H series 13 1101 -5℃~35℃
冷凍機付きインキュベーター MIR-154/254/554 series*2、*3 10 1010 -25℃~75℃
MIR-154S/254S series*1 4 0100 -25℃~75℃
  1. 通信インターフェース商品取り付けのために別売の停電警報用バッテリー取付ボックス(MPR-48B1)が必要です。
  2. 通信インターフェース商品取り付けのために別売のハーネス(MTR-HRNS)が必要です。
  3. 日本向け機器はアナログ出力に標準対応しています、詳細はカタログ、取扱説明書をご確認ください。
  4. 停電警報検出のためには別売の停電警報バッテリー(MPR-48B2)もしくは停電警報用バッテリー取付ボックス(MPR-48B1)が必要です。
  5. ドアが複数ある機器は一つでも開いていれば”開”を検出します。
